MAGNUM K-800 UEP - przemysłowy uchwyt do żłobienia elektropowietrznego 1000 A
PRĄD DO 1000 A | ELEKTRODY OKRĄGŁE DO 12 MM | ELEKTRODY PŁASKIE 6 × 20 MM | KABEL ROBOCZY 3 M
Wadliwa spoina do wycięcia, pęknięcie w konstrukcji albo grań do otwarcia przed spawaniem drugiej strony złącza. Szlifierką schodzi z tym pół dnia, tarcze lecą jedna za drugą, a przy grubych przekrojach usuwanie metalu potrafi kosztować więcej pracy niż samo spawanie. Żłobienie elektropowietrzne załatwia to w kilka minut: łuk topi metal, a strumień sprężonego powietrza od razu wydmuchuje go z rowka.

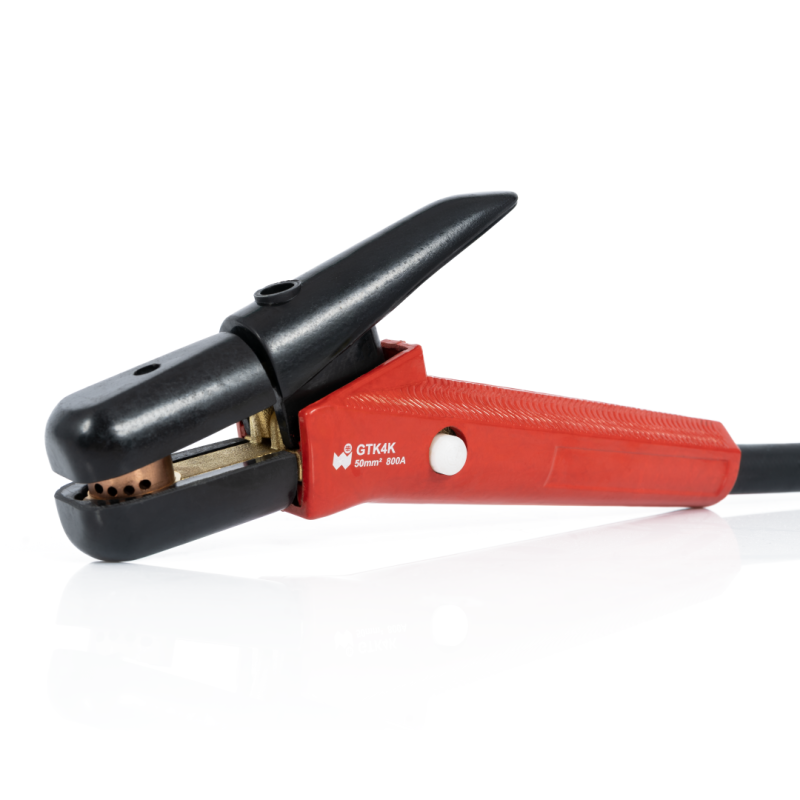

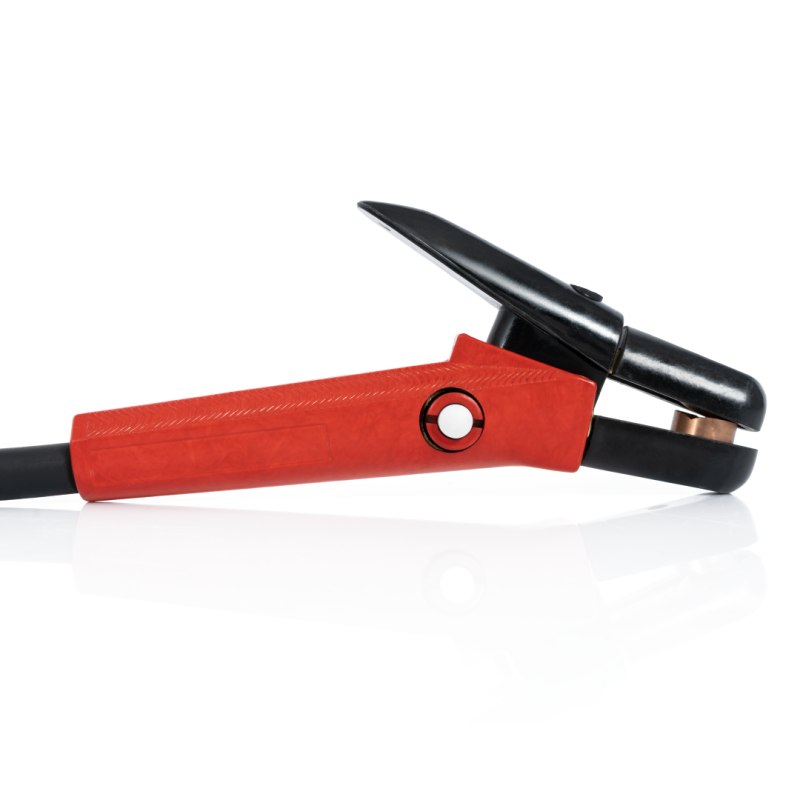

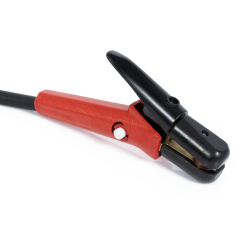

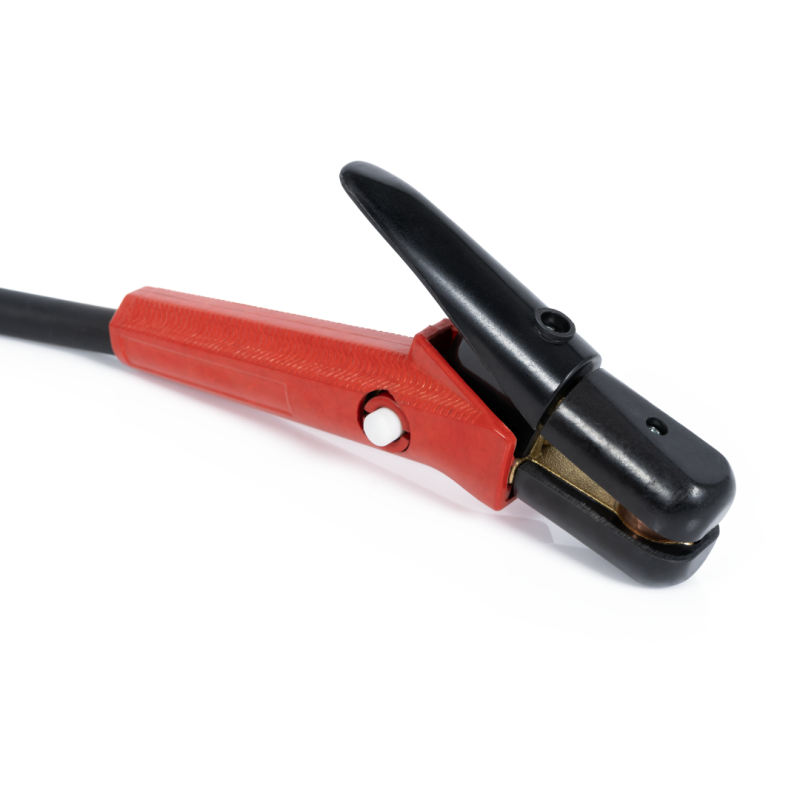

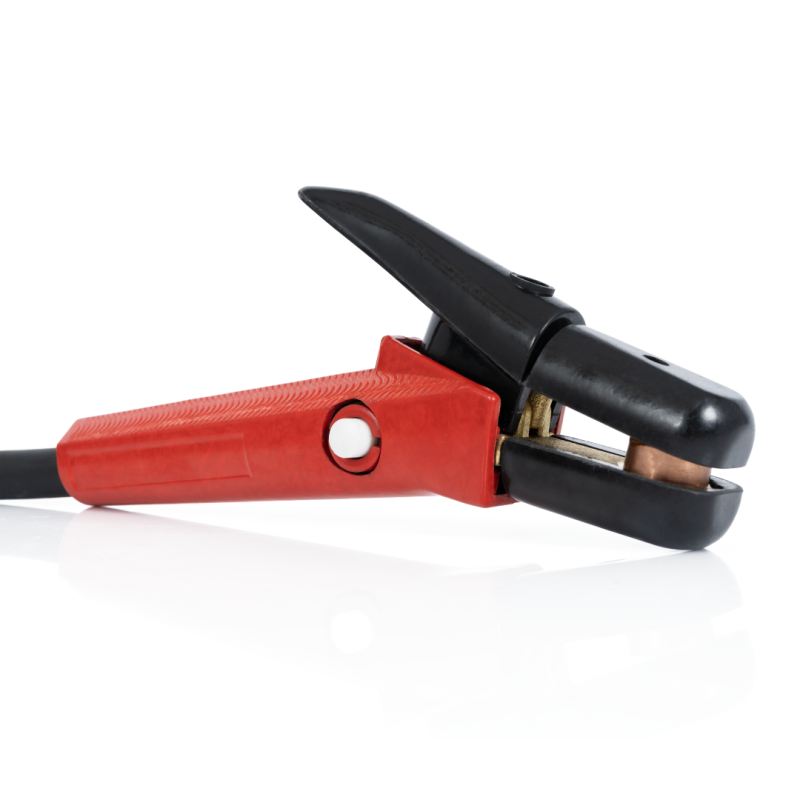

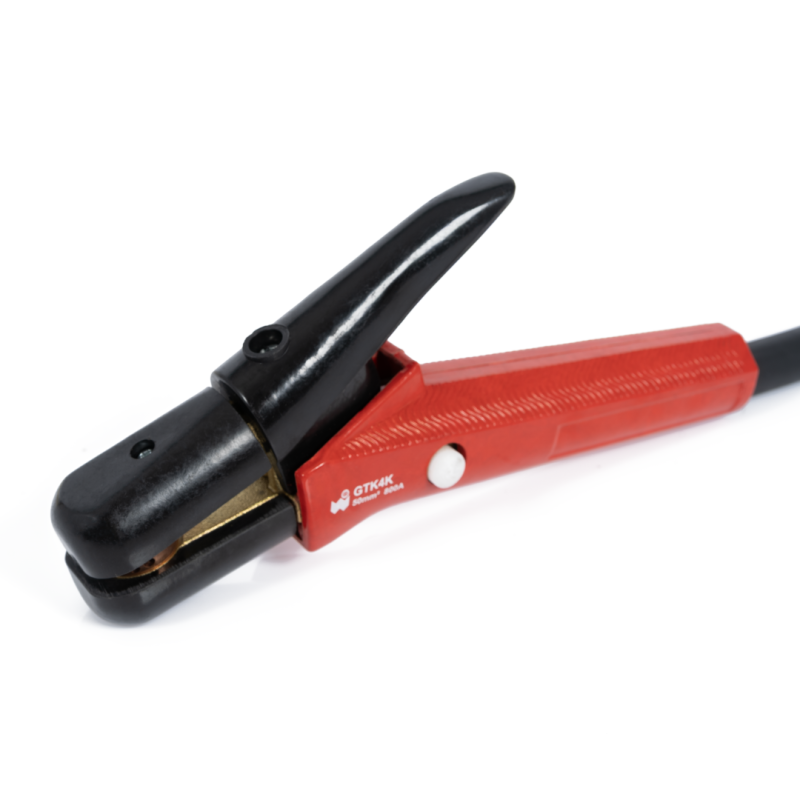

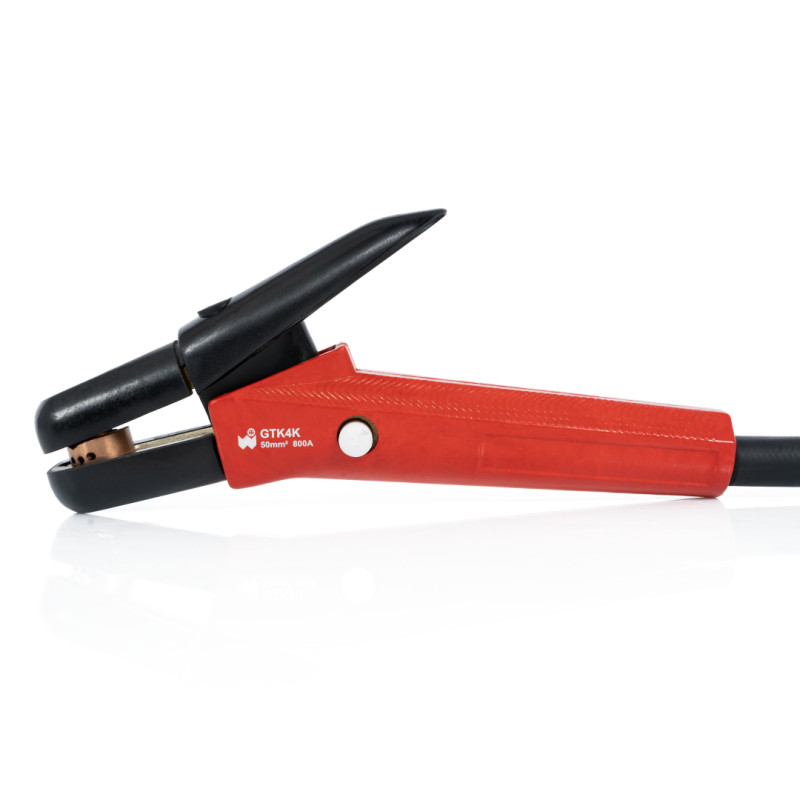

K-800 UEP to przemysłowy uchwyt do żłobienia elektropowietrznego (Air Carbon Arc Gouging) o obciążalności do 1000 A. Pracuje elektrodami węglowymi okrągłymi do 12 mm oraz płaskimi 6 × 20 mm, a fabrycznie zamontowany kabel roboczy o długości 3 m pozwala podłączyć go do mocnego źródła prądu stałego i od razu zacząć pracę.
Co zyskujesz
- Obciążalność do 1000 A - zapas prądu na najgrubsze elektrody węglowe i długie serie żłobienia, bez oszczędzania uchwytu.
- Elektrody okrągłe i płaskie - okrągłe do 12 mm oraz płaskie 6 × 20 mm o długości 355 mm; średnicą elektrody sterujesz szerokością rowka.

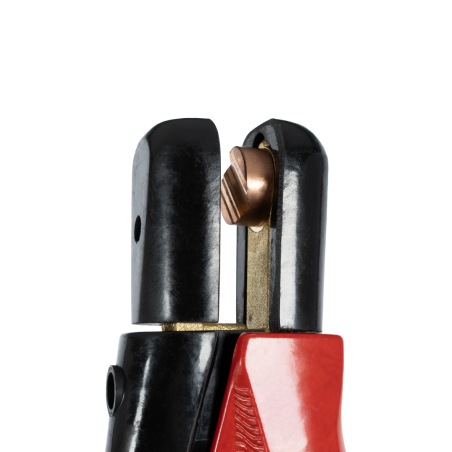

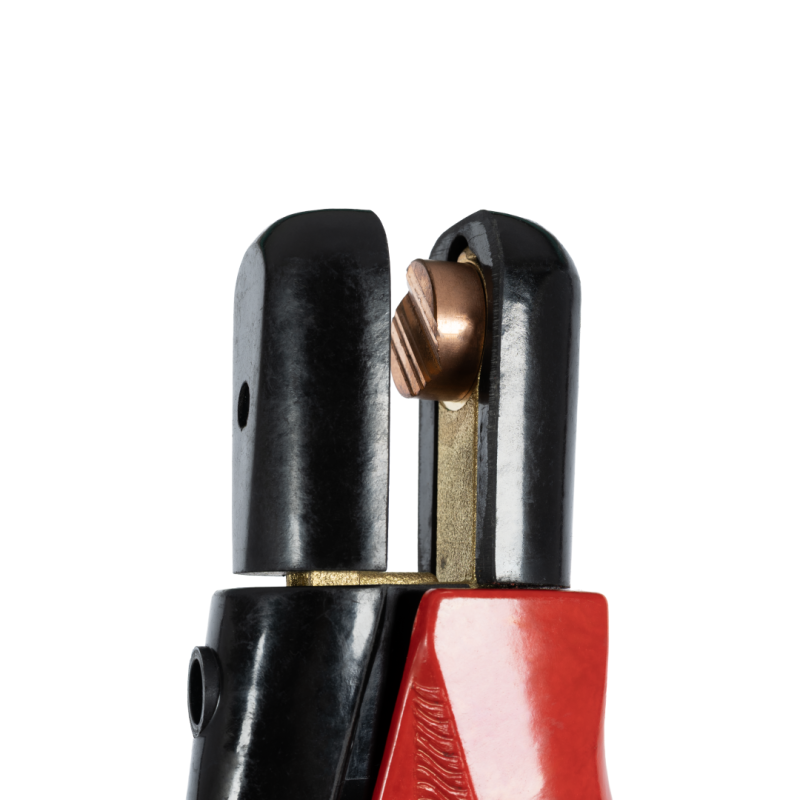

- Szczęki rozwierane do 12,5 mm - elektroda siedzi pewnie, a wymiana na kolejną trwa chwilę.

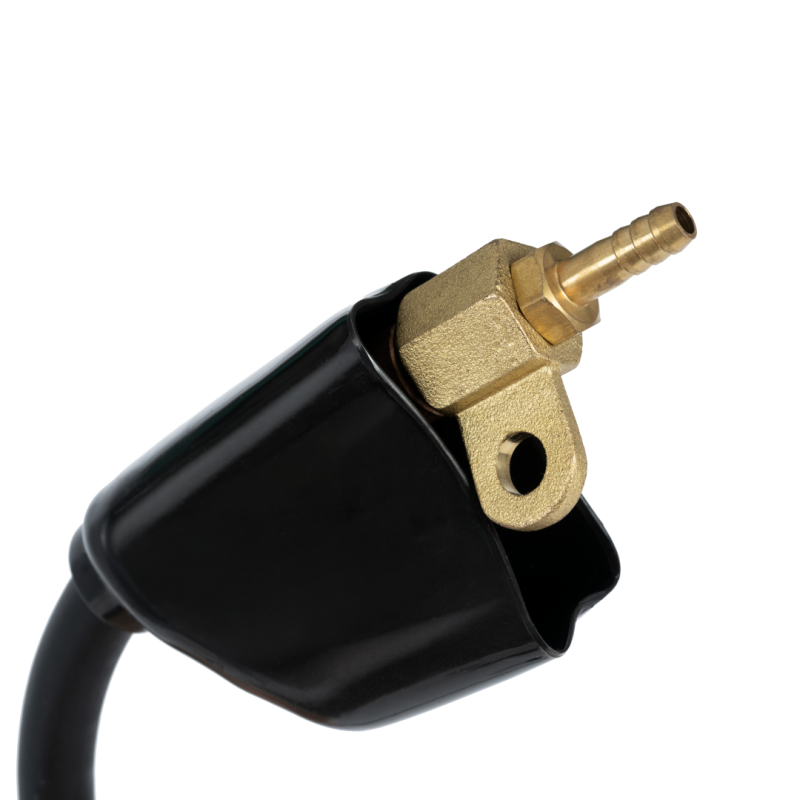

- Kabel roboczy 3 m w zestawie - podłączasz uchwyt do źródła oraz sprężonego powietrza i pracujesz, bez kompletowania osprzętu.
- Powietrze z sieci albo z butli - z instalacji sprężonego powietrza do około 7 bar (100 psi), z butli około 2,4 bar (35 psi); wystarczy strumień, który pewnie wydmuchuje płynny metal.
- Izolowana dźwignia i końcówka - izolatory oddzielają dłoń spawacza od obwodu prądowego także przy pracy wysokimi prądami.
- Wymienne części eksploatacyjne - izolatory końcówki, osłonę i dyszę powietrzną wymienisz w kilka chwil, więc uchwyt zostaje w zakładzie na lata.
Gdzie się sprawdzi
- Usuwanie wadliwych spoin - wycinasz wadę w jednym przejściu zamiast godzin ze szlifierką, a szerszy rowek uzyskasz ruchem okrężnym elektrody.
- Żłobienie grani przed spawaniem przeciwstronnym - otwierasz grań do czystego metalu, żeby drugą stronę złącza przespawać bez wad.
- Naprawy konstrukcji stalowych i przygotowanie złączy - usuwanie pęknięć oraz wad powierzchniowych, zbieranie nadmiaru stopiwa, przygotowanie ukosów na grubych elementach.
Uchwyt podłączasz do źródła prądu stałego o charakterystyce stałoprądowej, z biegunowością dodatnią elektrody i napięciem biegu jałowego powyżej 60 V. Prąd dobierasz do średnicy elektrody: około 275 A dla 6,4 mm, około 350 A dla 8 mm, około 425 A dla 9,5 mm. Głębokość rowka kontrolujesz kątem elektrody i tempem prowadzenia: mały kąt daje płytki rowek przy szybkim posuwie, stromy kąt żłobi głębiej.
Dla kogo
K-800 UEP kupują zakłady produkcyjne, stocznie i warsztaty naprawcze, w których regularnie wycina się spoiny, usuwa wady albo przygotowuje grube elementy do spawania. Jeśli szukasz uchwytu do codziennego spawania elektrodą otuloną, wybierz uchwyt elektrodowy MAGNUM z serii USE K, na przykład USE K-300 lub USE K-400.
| Który uchwyt? | USE K-300 / K-400 | K-800 UEP |
| Proces | spawanie MMA | żłobienie elektropowietrzne |
| Elektrody | otulone | węglowe okrągłe i płaskie |
| Przeznaczenie | łączenie elementów | usuwanie spoin i wad, otwieranie grani |
Najczęstsze pytania
Czym żłobienie elektropowietrzne różni się od szlifowania?
Łuk elektrody węglowej topi metal, a strumień sprężonego powietrza natychmiast wydmuchuje go z rowka. Dostajesz kontrolowany rowek o szerokości zależnej od średnicy elektrody, wielokrotnie szybciej niż szlifierką. Proces prowadzisz na tym samym źródle prądu co spawanie MMA, więc nie potrzebujesz osobnego urządzenia.
Jakie źródło prądu podłączyć?
Źródło prądu stałego o charakterystyce stałoprądowej, podłączone tak, żeby elektroda miała biegunowość dodatnią. Napięcie biegu jałowego powinno przekraczać 60 V, bo napięcie łuku przy żłobieniu sięga 50 V. Źródła AC nadają się wyłącznie ze specjalnymi elektrodami do prądu przemiennego, które sprawdzają się przy żeliwie, miedzi oraz stopach niklu.
Ile powietrza potrzebuje?
Z instalacji sprężonego powietrza do około 7 bar (100 psi), z butli około 2,4 bar (35 psi). Liczy się strumień, który pewnie usuwa płynny metal z rowka: wyższe ciśnienie i większy przepływ nie poprawiają już wyników żłobienia.
Czy rowek po żłobieniu nadaje się od razu do spawania?
Przy poprawnej technice i wystarczającym przepływie powietrza powierzchnia rowka jest w zasadzie gotowa do spawania. Ścianki przeszlifuj, gdy powstała warstwa nawęglona, a przy stalach wrażliwych na pęknięcia, na przykład niskostopowych o wysokiej wytrzymałości, szlifowanie ścianek jest konieczne.
Dane techniczne
| Parametr | MAGNUM K-800 UEP |
| Maksymalny prąd | 1000 A |
| Elektrody okrągłe | do 12 mm, długość 355 mm |
| Elektrody płaskie | 6 × 20 mm, długość 355 mm |
| Maksymalne rozwarcie szczęk | 12,5 mm (1/2") |
| Kabel roboczy | 3 m, w zestawie |
| Zasilanie powietrzem | instalacja: do około 7 bar (100 psi), butla: około 2,4 bar (35 psi) |
| Współpracujące źródło prądu | DC, charakterystyka stałoprądowa, biegunowość dodatnia elektrody, napięcie biegu jałowego powyżej 60 V |
| Części eksploatacyjne | izolatory końcówki, osłona, dysza powietrzna |
Pewny zakup
Gwarancja 24 miesiące (zakup konsumencki) lub 12 miesięcy (na firmę). Naprawy gwarancyjne i pogwarancyjne u polskiego dystrybutora marki MAGNUM oraz doradztwo techniczne przed zakupem i po nim.
Ważne dla Twojego bezpieczeństwa: żłobienie elektropowietrzne wyrzuca płynny metal na sporą odległość i jest bardzo głośne, dlatego pracuj w pełnej odzieży skórzanej, z przyłbicą oraz ochronnikami słuchu, w strefie osłoniętej przed iskrami i zabezpieczonej przeciwpożarowo.
MAGNUM K-800 UEP usuwa w kilka minut metal, nad którym szlifierka pracuje godzinami, a rowek zostawia gotowy do spawania.
